第 15 章 应用集成架构

所属篇章：第三篇 应用架构建模 文档版本：v1.0（2026-10） · 星顺科技 EAMS 产品使用手册 本章截图索引：manual-integration-01 ~ 02（占位，正文评审通过后统一截取）

15.1 概念导读

应用集成架构回答"系统之间怎么连"：哪两个系统之间有集成关系、通过什么接口、交换什么数据、同步方式是什么。它以「集成关系管理」台账 + 「集成拓扑图」两种形式呈现同一份数据——台账用于维护，拓扑图用于总览。

15.2 规则与约束

• 集成关系在两个已登记的系统之间建立——系统必须先在应用功能架构中登记（见第 14 章）；
• 拓扑图上每条集成关系画一条连线，线上标注接口/数据内容——同一对系统之间有几条接口就有几条连线（不做合并），图面过密时可拖拽节点调整布局；
• 拓扑图节点宽度按系统名称长度自适应。

15.3 关联与引用

15.4 操作步骤

入口：左侧菜单「应用架构 → 应用集成架构」，页面含 2 个 Tab。

Tab 1 集成关系管理

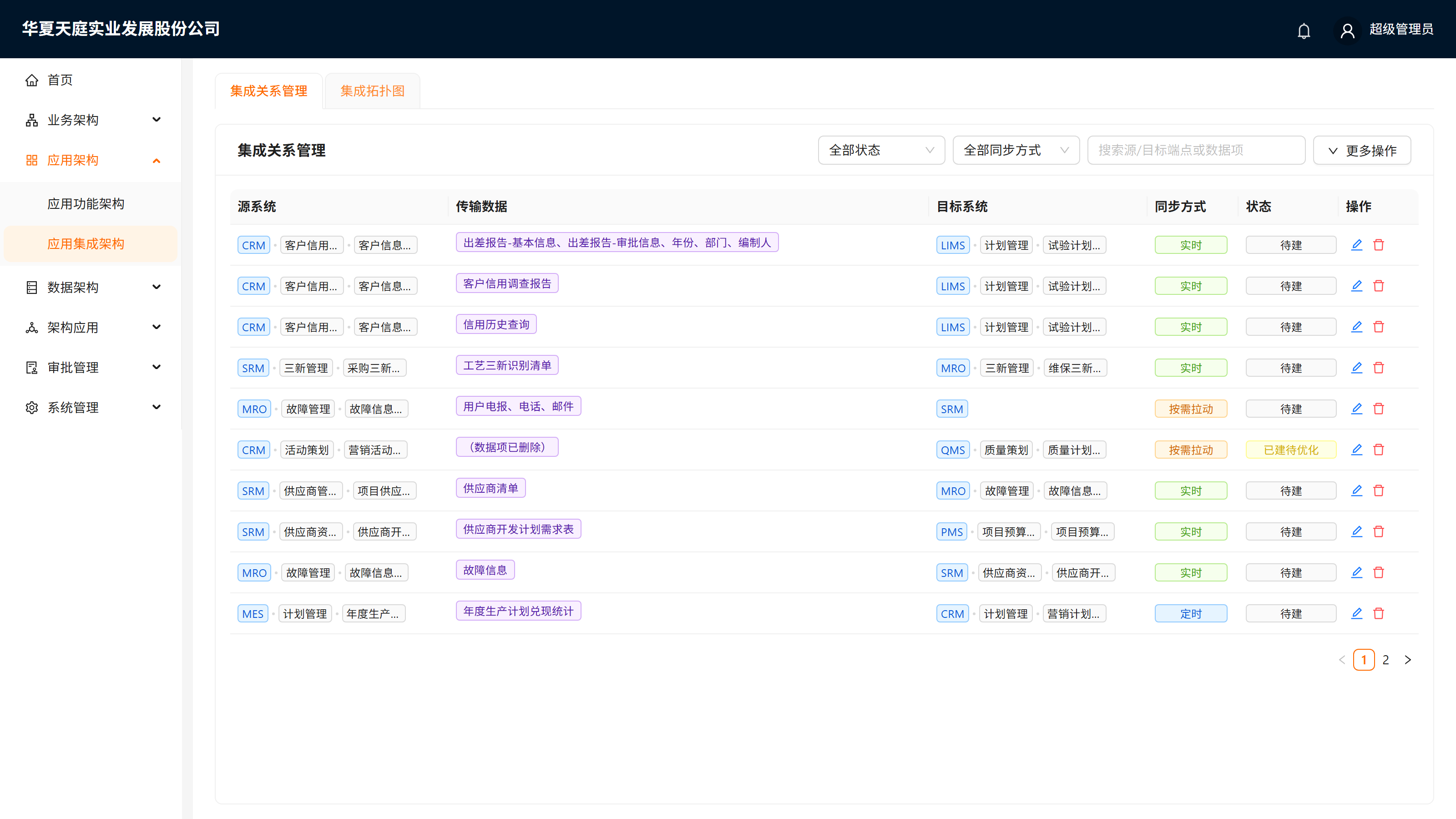

集成关系台账：新增、编辑、删除集成关系。每条关系需指定：源系统、目标系统、接口/数据内容、同步方式等（以页面表单项为准）。 -

Tab 2 集成拓扑图

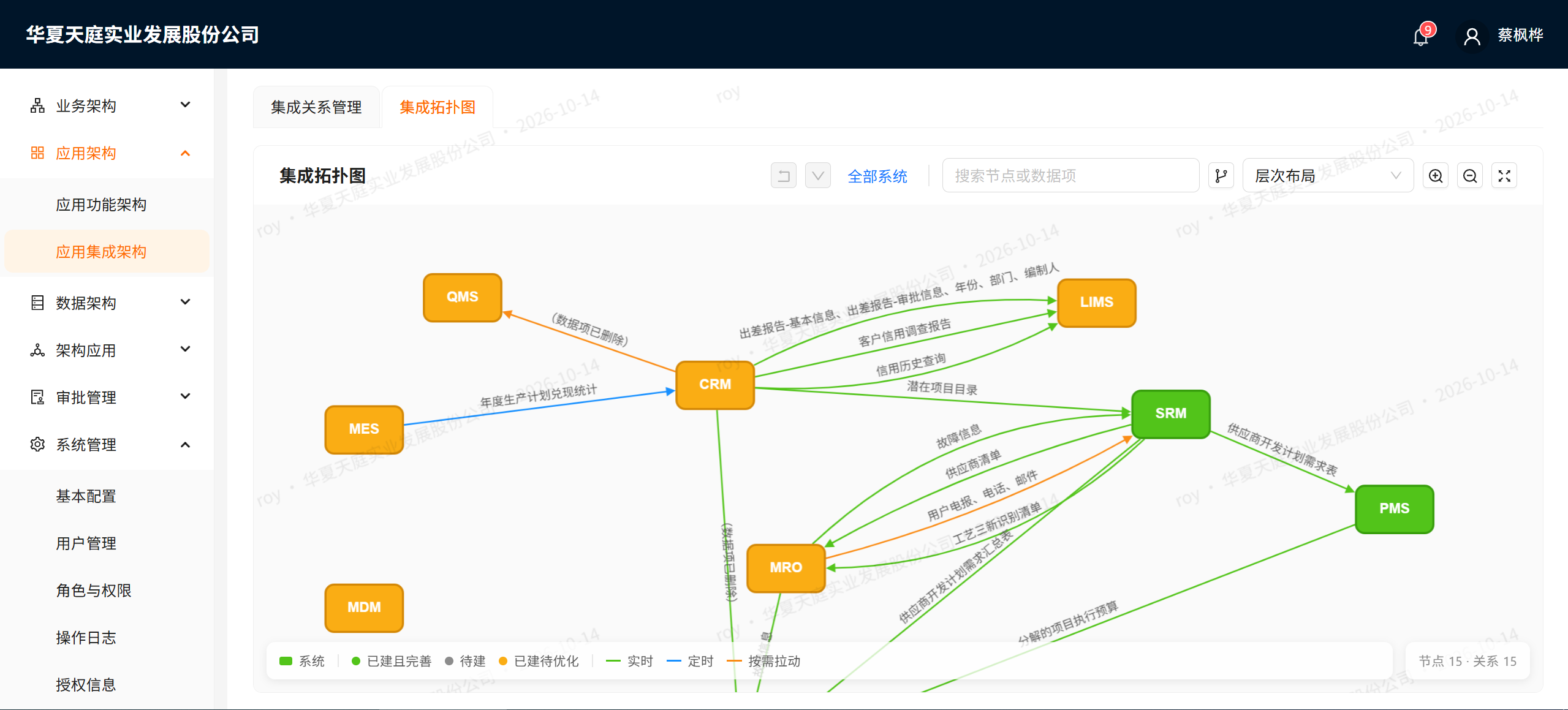

以拓扑图形式总览全部系统及其连接关系：

• 节点 = 应用系统，连线 = 集成关系——一条接口一条连线，线上标注接口/数据内容，同一对系统间有多条接口时会有多条并行连线；
• 支持三级视图：系统级 → 模块级 → 功能级，用工具栏的「下钻 / 返回」按钮切换粒度；
• 点击节点/连线可查看明细；可拖拽调整图面布局便于阅读。

•

15.5 常见问题

系统太多、拓扑图太密看不清怎么办？

先在集成关系管理 Tab 确认没有重复登记的冗余关系；阅读时利用「下钻」切换到模块/功能级视图分域查看，或拖拽把关注域的系统拉近、无关的移开；汇报场景建议分域截图，而不是一张图看全部。

为什么在集成关系里选不到某个系统？

该系统尚未在「应用功能架构维护」中登记。先到第 14 章 Tab 2 建系统，再回来建集成关系。

本章结束。第三篇「应用架构建模」至此完成。下一篇：数据架构建模（第 16 章 数据架构总览与建模顺序）。 星顺科技 EAMS 产品使用手册 · © 星顺科技 · https://www.thinksum.cn
