第 19 章 数据模型
所属篇章：第四篇 数据架构建模 文档版本：v1.0（2026-10） · 星顺科技 EAMS 产品使用手册 本章截图索引：manual-model-01 ~ 05（占位，正文评审通过后统一截取）
19.1 概念导读
数据模型分三层，从业务语言逐步落到技术实现：
| 层 | 回答的问题 | 形态 |
|---|---|---|
| 概念模型 | 企业有哪些核心业务对象、它们之间什么关系（业务语言） | 画布建模 |
| 逻辑模型 | 每个对象下有哪些库表、表与表如何关联（设计语言） | 画布建模 |
| 物理模型 | 供应商实际交付的表结构文件（实现语言） | 交付文件备查归档 |
两个要点先记住：
- 模型里的对象不是凭空画的：概念模型的业务对象就是数据资源目录的 DL3 业务对象，逻辑模型的实体就是目录的 DL4 数据库表（带出 DL5 字段）——所以请先按第 17 章把数据资源目录维护到 DL4/DL5，再来画模型；
- 三层不能跳着建：逻辑模型的节点与关系自动继承自概念模型——概念模型里没有的对象，逻辑模型里不会出现。
19.2 规则与约束
- 概念模型只能在「全局 ER 图」视图下编制：「DL1 关系图」「DL2 关系图」是按层级聚合的只读视图，用于纵览域间关系，不能编辑；
- 同一对业务对象之间最多一条关系（A→B 与 B→A 视为同一条）：重复创建会被系统拦截，提示改为编辑已有关系；
- 逻辑模型不能手工新增/删除对象：虚框集合跟随概念模型；要加对象，请回概念模型 Tab 添加；
- 逻辑模型不能新建跨业务对象的连线：跨对象关系只能在概念模型建立后继承下来，逻辑模型中只能把继承连线的端点"下沉"到具体库表，或连接同一对象内部的两张表；
- 继承连线的基数只读：沿用概念模型中的设置，逻辑模型中不能改、不能删；要调整请回概念模型；
- 画布上手工拖动的节点位置、调整的虚框大小、连线下沉结果都会被记住，重新打开保持不变；只有从未手工调整过的部分才走自动布局；
- 物理模型是供应商交付文件的备查归档：登记交付物时，"上传方部门"会由当前用户的所属部门自动带出（第 5 章）。
19.3 关联与引用
| 引用方 | 引用内容 | 所在章节 |
|---|---|---|
| 数据资源目录 | 概念模型实体 = DL3 业务对象；逻辑模型实体 = DL4 库表及其 DL5 字段（字段名、类型、数据长度等信息均来自目录） | 第 17 章 |
| 概念模型 → 逻辑模型 | 节点与关系自动继承 | 本章 |
| 用户管理 | 物理模型"上传方部门"取自用户所属部门 | 第 5 章 |
19.4 操作步骤
入口：左侧菜单「数据架构 → 数据模型」，页面含 3 个 Tab。两个画布 Tab 的工具条都固定在画布左上角（默认折叠成窄条，点右侧展开按钮可显示按钮文字）；「导出」按钮把当前画布导出为 PDF，查看权限即可使用。

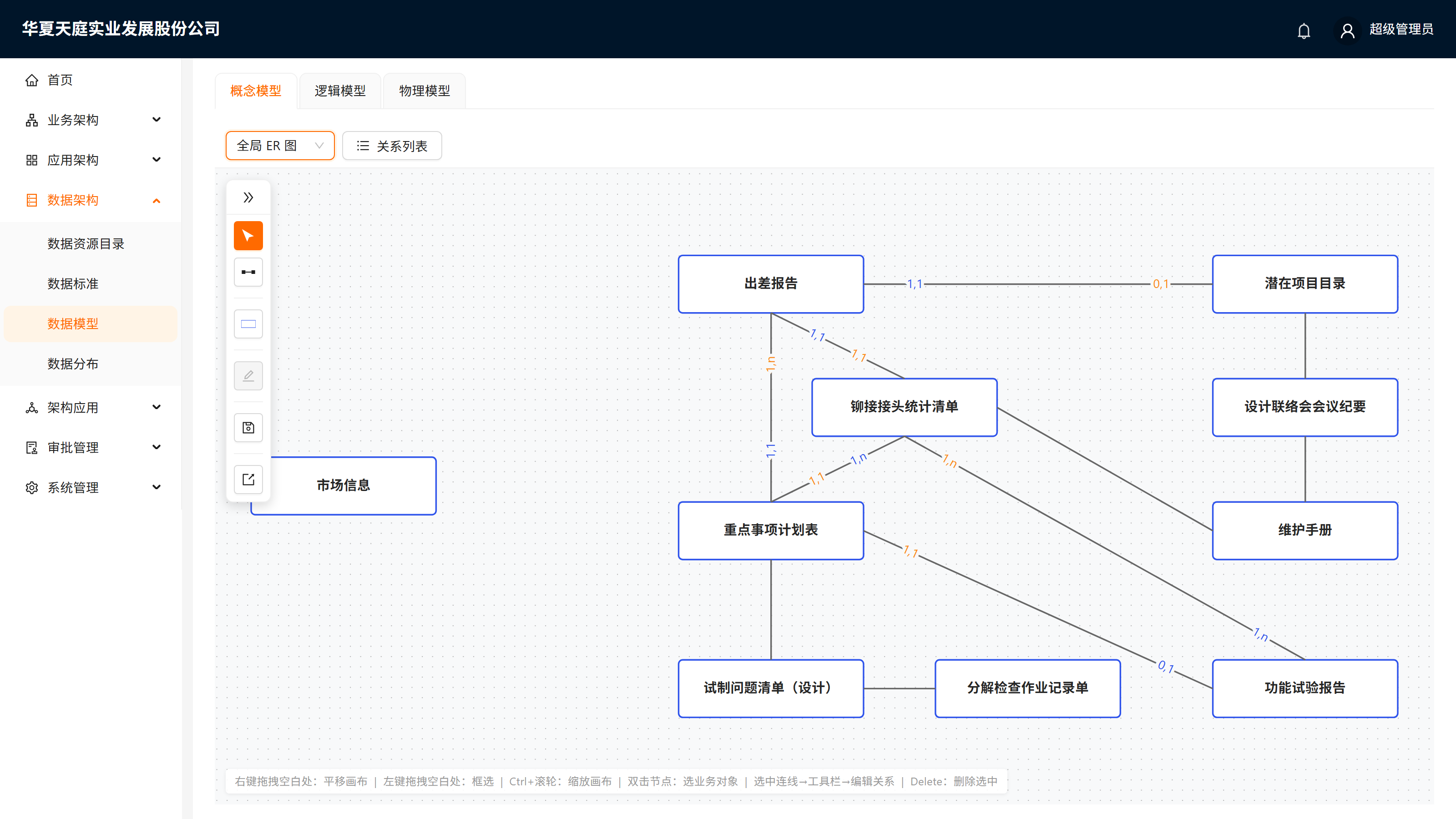

Tab 1 概念模型
前置条件：数据资源目录中已有 DL3 业务对象（第 17 章）。
- 切到可编辑视图：页面顶部视图切换选「全局 ER 图」（另两个视图「DL1 关系图」「DL2 关系图」是只读聚合视图，不能编制）；

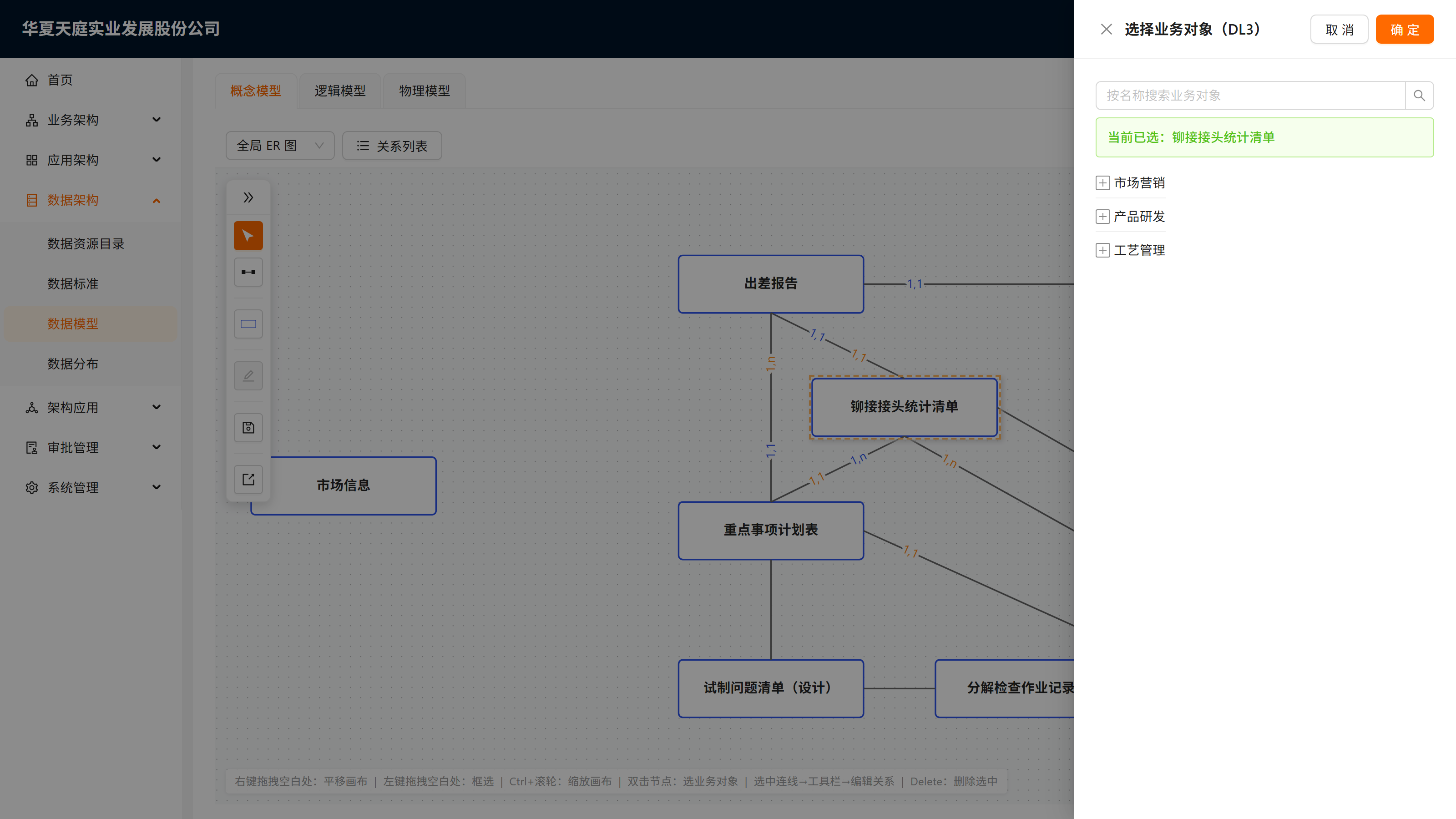

- 添加业务对象节点：把工具条里的「对象矩形」拖入画布——画布上出现一个提示"双击选择业务对象"的矩形；双击该矩形，在弹出的抽屉中选择业务对象：左侧按 DL1 业务域分组的树（可搜索），选择 DL3 叶子后回填到矩形上。候选清单来自数据资源目录，已在画布上的对象会自动过滤、不会重复出现。双击已有节点可更换其业务对象；
- 建立关系：工具条切到「连接线」，从一个对象的连接桩（节点边缘的吸附点）按住左键拉线到另一个对象的连接桩——两端必须各落在一个业务对象上，不允许落在空白处，也不允许自己连自己。新建的连线先是一条不带标注的"纯线"；

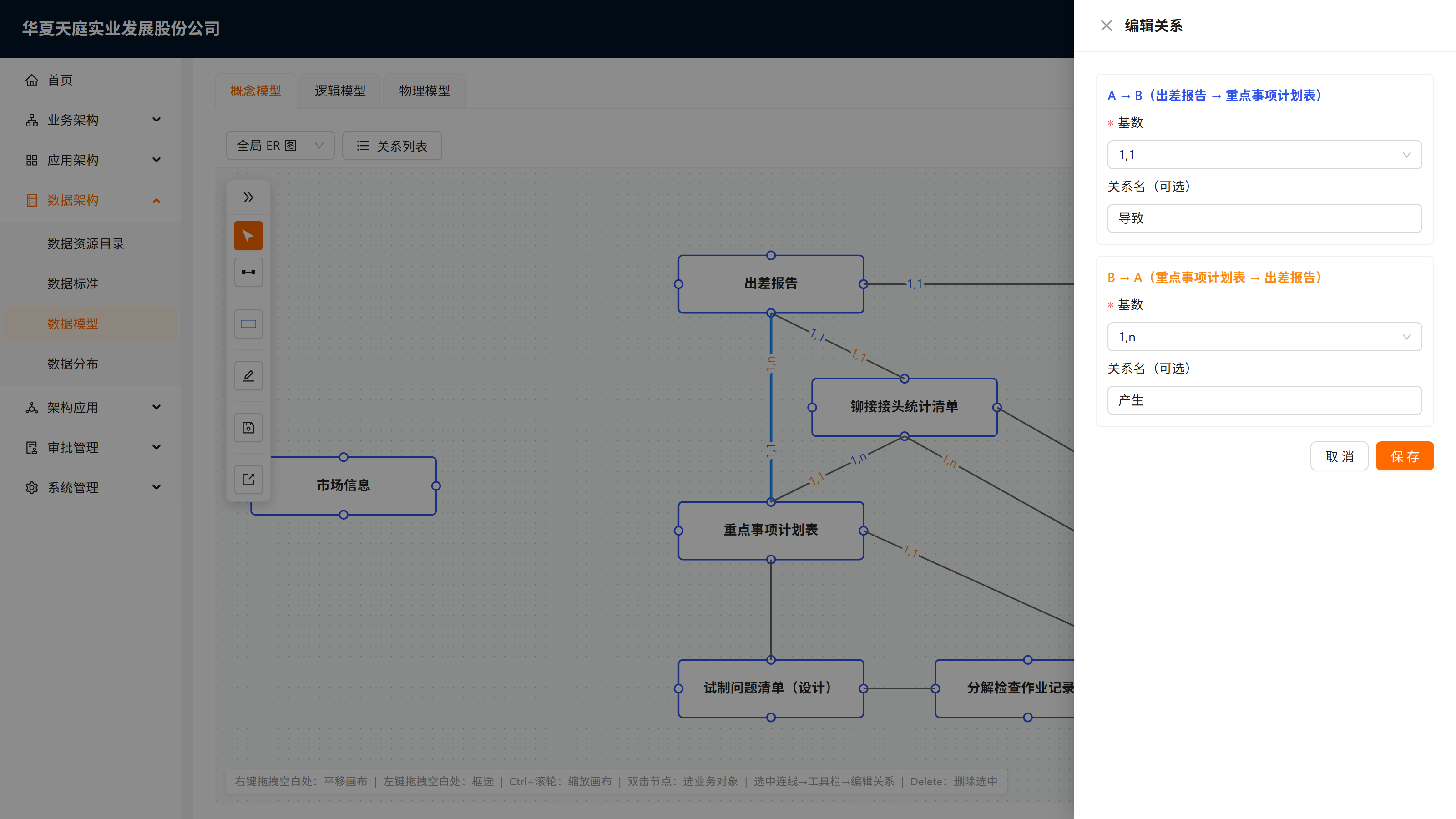

- 编辑关系：选中连线（单击），点工具条「编辑关系」，在右侧抽屉中分别设置两个方向：
- A → B 与 B → A 的基数：各选其一——
0..1（零或一）、1（有且只有一）、0..*（零或多）、1..*（一或多）。读法示例：A=客户、B=订单，设 A→B 为0..*、B→A 为1，即"1 个客户对应 0 到多个订单；1 个订单有且只有 1 个客户"； - 关系名（可选）：读作"源 ___ 目标"（如"客户 下 订单"、"订单 属于 客户"）。关系名不标注在画布连线上，主要用于关系列表展示与人工智能理解业务语义，建议认真填写。 保存后，两个方向的基数分别标注在连线的两端； - 调整布局：拖动节点换位；连线自动避让走线，跨线处画半圆跳过。画布操作速查——右键拖拽空白处平移画布、左键拖拽空白处框选、Ctrl+滚轮缩放、双击节点选业务对象、选中连线后点工具条「编辑关系」、Delete 删除选中（删除对象会连带删除其相连的关系线）；
- 保存：点工具条「保存」。
右上角「关系列表」按钮可集中查看当前已建的全部关系（源、目标、双向基数、关系名），用于检查遗漏。
-

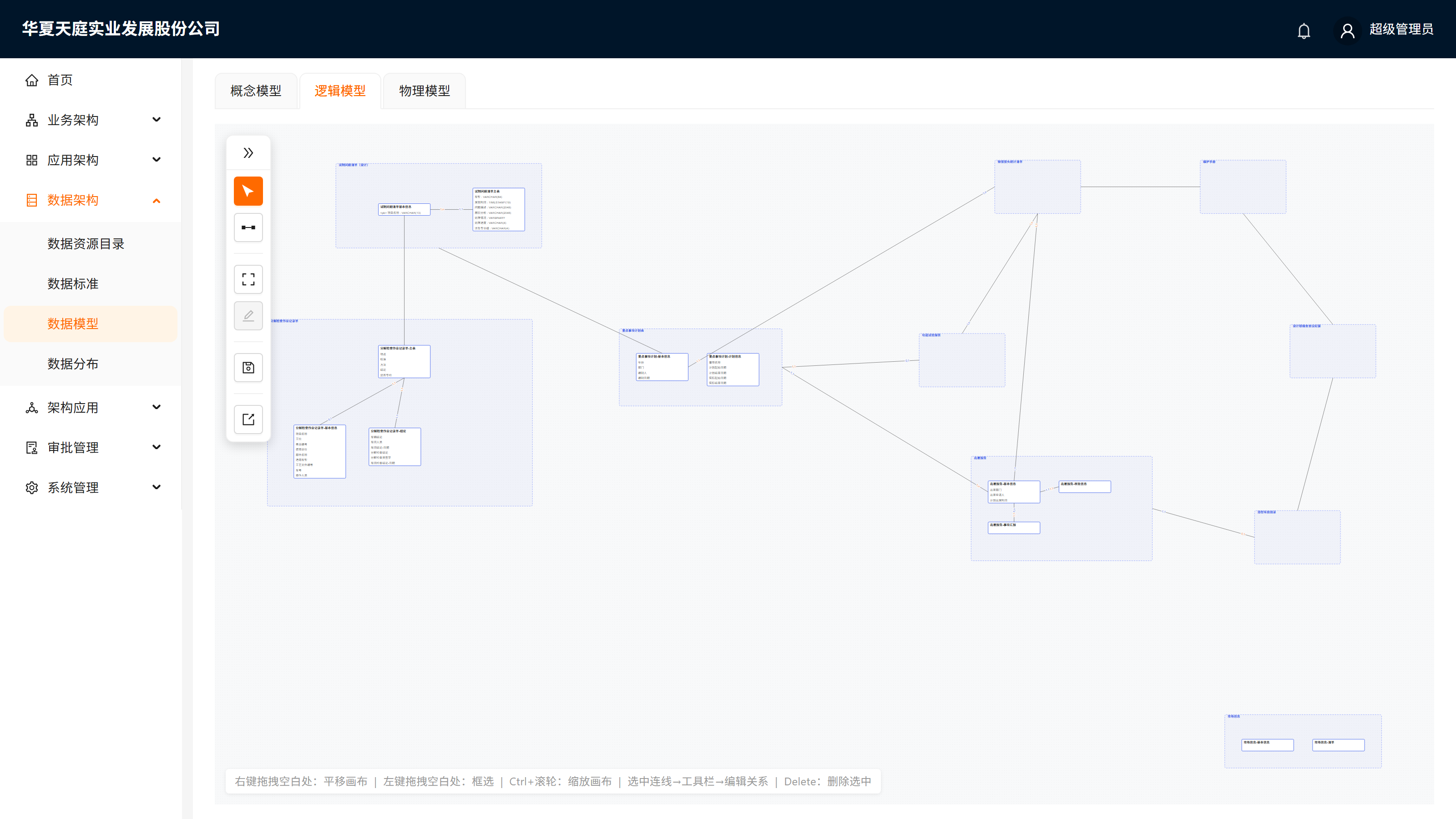

Tab 2 逻辑模型
打开后可见：每个业务对象是一个虚框（DL3 主题域），框内是该对象的 DL4 实体框（数据库表，框内带出 DL5 字段属性行）。节点与跨对象连线全部从概念模型自动继承，无需也不能手工添加对象。
（1）调整虚框大小：虚框默认自动包住框内全部库表（把库表拖向边缘时虚框会自动扩大）。要手工调整：点工具条「调整虚框大小」——所有虚框出现缩放把柄，拖动把柄扩大或缩小虚框（最小不能小于包住全部库表所需的尺寸）；再点一次按钮退出。该模式与「连接线」互斥，进入时会自动退出连线模式。
（2）把两个业务对象之间的连线下沉到库表：跨对象连线继承自概念模型，初到时两端连在两侧虚框的边框上（对象级关系）。单击选中该连线，拖动某一端的端点，把它从虚框边框拖到本虚框内的某个 DL4 实体框上松手——该端即下沉到表级，关系随之细化为"表与表"的关联；把端点拖回虚框边框则回到对象级。下沉结果随保存持久化。
（3）连接同一业务对象内的两张表：工具条切到「连接线」，从某个 DL4 的吸附点（或其字段属性行）按住拉线到同一虚框内的另一个 DL4——松手即成线。两个实体之间最多一条连线（不分方向），已有连线时会被拦截。选中此类连线可点「编辑关系」设置双向基数与关系名，也可 Delete 删除。
（4）不能直接在两个业务对象之间连线：连线模式下把线拉出虚框边界、落向另一个虚框或其中的表，系统都会拒绝（虚框也不能作为新建连线的端点）。跨对象关系必须回概念模型建立，保存后自动继承到逻辑模型，再按上面第（2）步下沉到库表。同样，继承连线的基数沿用概念模型、在逻辑模型中只读且不能删除——要改基数或删关系，都回概念模型操作。
最后点工具条「保存」。
-

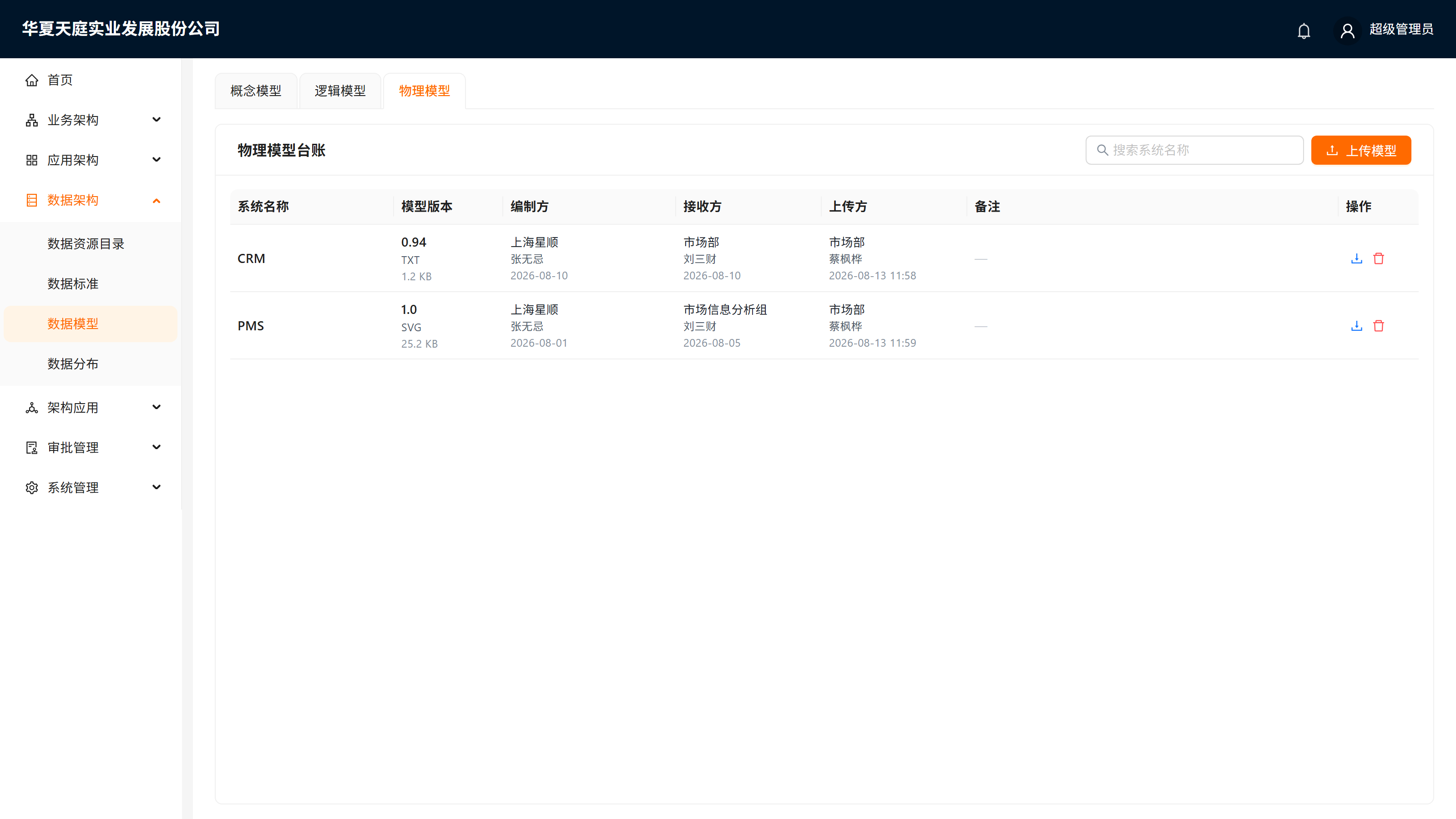

Tab 3 物理模型
供应商交付文件的备查归档：上传/登记交付物，"上传方部门"自动带出当前用户的所属部门，可查看与下载历史交付文件。
-
19.5 常见问题
逻辑模型为什么不能直接加节点？
逻辑模型的节点集合继承自概念模型，保证两层不错位。需要新对象时，先在概念模型 Tab 中添加（该对象须已存在于数据资源目录），逻辑模型会自动带上。
为什么我的线拉不到另一个虚框里的表？
这是规则限制：跨业务对象的关系只能在概念模型建立。先在概念模型 Tab 连接两个业务对象并保存，回到逻辑模型后把继承连线的端点下沉到具体库表即可。连线模式只支持连接同一虚框内的两张表。
继承来的连线为什么不能改基数、不能删？
基数是业务语义（"1 个客户对应多个订单"），统一在概念模型维护，逻辑模型只继承展示——这样两层口径永远一致。要改基数或删除关系，请回概念模型 Tab 选中连线操作。
我调整好的布局，重新打开会丢吗？
不会。手工拖动过的节点坐标、虚框大小、连线下沉结果都会保存，重新打开按你调整后的样子显示；只有从未手工调整过的部分才走自动布局。
本章结束。下一章：第 20 章 数据分布。 星顺科技 EAMS 产品使用手册 · © 星顺科技 · https://www.thinksum.cn
