第 20 章 数据分布
所属篇章：第四篇 数据架构建模 文档版本：v1.0（2026-10） · 星顺科技 EAMS 产品使用手册 本章截图索引：manual-dist-01 ~ 07（占位，正文评审通过后统一截取）
20.1 概念导读
数据分布回答"数据在哪里"：它把数据资源目录（第 17 章）与流程、应用系统连接起来，形成数据的全景地图。数据分布分三大块，各回答一个问题：
- 信息链：数据在流程中的产生与使用——哪个环节产生、哪些环节使用；
- 数据流：数据在信息系统中的产生与使用——哪个系统（功能）创建、读取、更新、删除它；
- 数据源：数据在信息系统中的源头是哪一个系统。
三个 Tab 共用一套 CRUD 标注语言：C=创建 Create、R=读取 Read、U=更新 Update、D=删除 Delete，以四个字母格的形式呈现在表格中，点亮的字母即该行具备的操作。
20.2 规则与约束
信息链（共享标注机制，重点理解）：
- 信息链的骨架由系统自动铺出：分类 → 端到端流程（逐级）→ 流程步骤（即业务能力）→ 输入/输出 → DL4 → DL5，不需要也不能手工加行；
- 同一能力、同一输入输出的同一落点，在全企业所有流程中共享一条 CRUD 标注：第一个设置的行成为"源头"（无标签），其余相同落点的行自动跟随、带虚线「引用」标签；某一行需要与众不同的标注时，直接编辑该行，它即转为实底「不引用」标签、此后独立维护自己的值；点「恢复引用」则放弃本行独立值、重新跟随源头；
- 未设置过的行为"默认行"：输入默认标 R、输出默认空白（默认 R 是系统给的推定值，不是人工存的）；
- 清空源头行的标注会级联清空所有「引用」行——系统会弹出确认框并告知受影响的行数，确认后才执行；
- 读取来源是独立于 CRUD 的另一套标注（同样分源头/引用/不引用）：只有含 R 的行才需要维护"从哪里读到这条数据"；来源必须指向含 C 或 U 的落点（数据总要先被创建/更新才能被读取），且来源的细化层级不能超过本行（本行是 DL3，来源就只能选到 DL3，不能指定到 DL4/DL5）；
- 清除"来源源头"行的来源同样会级联取消所有来源「引用」行（弹确认），但不触碰 CRUD 标注。
数据流（写实登记，与信息链最本质的区别）：
- 数据流是逐行写实：每行的 CRUD 独立存储、编辑只影响本行，没有源头/引用/不引用的共享机制，也没有级联确认——信息链和数据流两套标注互不影响；
- 应用功能骨架（系统→模块→功能）自动铺出；数据行由用户手工添加：功能行添加业务对象（该功能映射能力的输入/输出）、DL3 行再添加其名下 DL4/DL5；
- CRUD 落在每行自身层级：父级有更细子行时，父级行的 CRUD 隐藏不可编辑，只在最深层行标注；
- 「移除」只把该行从数据流表单去掉，不影响数据资源目录。
数据源：
- 为每条数据资源（DL3/DL4/DL5 各自独立）指定源头系统（系统-模块-功能）；
- 推导模式的候选清单来自数据流中对该数据有 CRUD 关系的功能点——所以数据源要在数据流之后维护；候选里没有的功能可用直接选取模式手工指定。
权限：三个 Tab 各有独立的查看/编辑权限（数据分布-信息链/数据流/数据源），由管理员在角色权限中配置（第 25 章）。
20.3 关联与引用
| 引用方 | 引用内容 | 所在章节 |
|---|---|---|
| 端到端流程 | 信息链的骨架（流程清单、流程步骤） | 第 9 章 |
| 数据资源目录 | 分布的主体（DL3/DL4/DL5 资源行） | 第 17 章 |
| 应用功能架构 | 数据流的系统骨架、数据源的源头系统清单 | 第 14 章 |
| 业务能力 | 信息链步骤即能力引用实例；数据流可添加的数据=功能映射能力的输入输出 | 第 7 章 |
| 数据流 → 数据源 | 推导模式的候选清单来源 | 本章 |
| 级联查询 | 数据流向的追溯 | 第 21 章 |
20.4 操作步骤
入口：左侧菜单「数据架构 → 数据分布」，页面含 3 个 Tab。

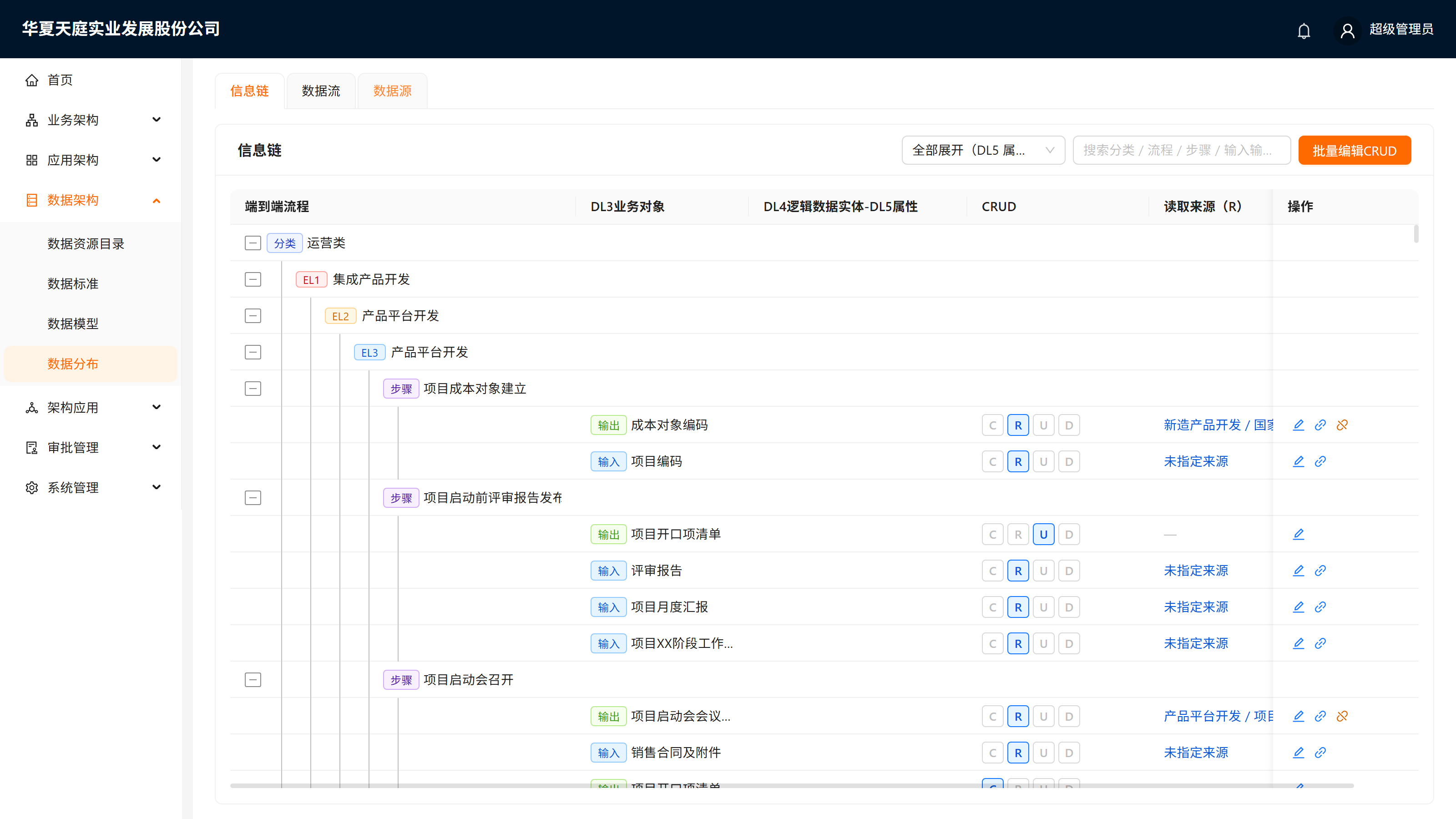

Tab 1 信息链
表格按"分类 → 端到端流程 → 流程步骤 → 输入/输出 → DL4 → DL5"逐级展开成树；CRUD、读取来源、操作都落在每层的最深行上。
工具条（右上角）：
- 展开档位：收起（仅分类）/ 展开到 端到端流程 / 流程步骤 / DL3业务对象 / DL4 逻辑实体 / 全部展开（DL5 属性，默认）；
- 搜索框：输入关键字后从下拉候选中选择一条（候选带"分类/端到端流程/流程步骤/输入输出/属性"类型标签），表格即过滤为命中链；点「清除」恢复全量；
- 批量编辑CRUD：见下文。

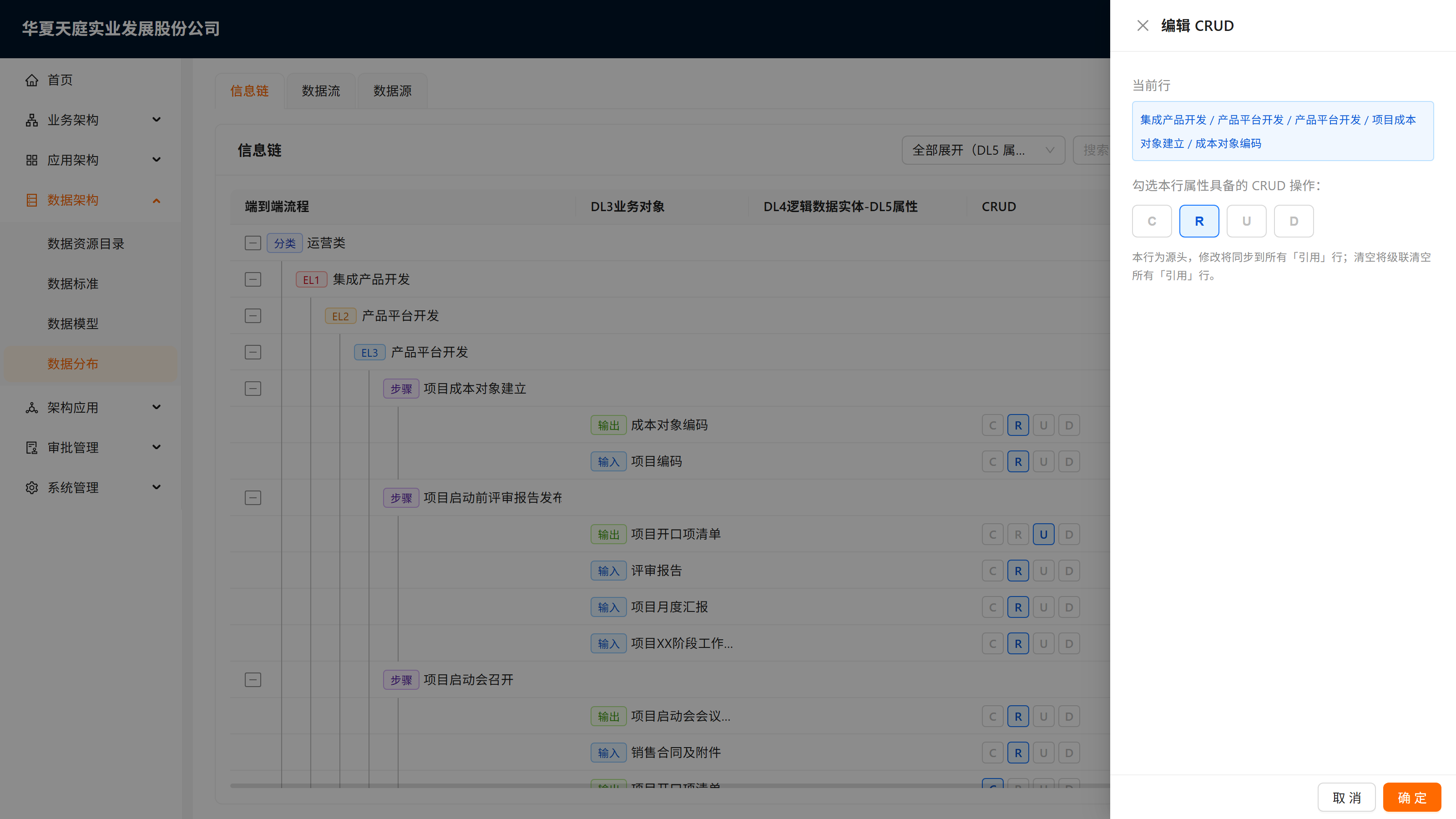

（1）查看与编辑单行的 CRUD：
- 找到目标行，点操作列的蓝色铅笔图标「编辑本行 CRUD」；
- 抽屉顶部蓝底条显示当前行的完整路径（流程 / 步骤 / 输入输出 / DL4 / DL5），确认没选错行；
- 在 C / R / U / D 四个字母格上逐一点击——点亮（蓝底）表示具备该操作，再点一次熄灭；悬停字母可见全称（创建/读取/更新/删除）；
- 点「确定」保存。
（2）批量编辑 CRUD（推荐在集中标注时使用）：
- 点右上角「批量编辑CRUD」按钮，进入整页编辑态（按钮变为「完成」）；
- 此时所有行的 CRUD 字母格都可以直接点击切换，无需逐行开抽屉；每点一下立即保存，不用单独点保存按钮；
- 全部改完点「完成」退出编辑态。
非编辑态下，只有带「不引用」标签的行可以直接在单元格点字母；其余行须经操作列抽屉编辑——这是为了防止误改共享标注。
（3）看懂「引用 / 不引用」标签：
先讲概念——什么是引用？
同一个业务能力会被多个端到端流程引用为步骤（例如"项目启动会召开"出现在好几个流程里），于是同一项输入/输出在信息链表里会出现多次——每个流程下一次。系统认定：同一能力的同一项输入输出，无论在哪个流程出现，其数据标注应该是同一套，所以这些行组成一个"共享组"，共用一条标注：
- 组内第一次人工设置的那一行是源头——它存着真实值，不显示任何标签；
- 组内其余行没有自己的值，显示的是源头的值、源头一改它们跟着变——这些行带虚线「引用」标签。这就是"引用"：本行的标注引用自源头，不是自己的；
- 什么时候不产生引用？两种情况：① 这个共享组还从没人设置过——所有行都是"默认行"（输入默认显示 R、输出空白），无标签；② 某一行被单独编辑成与源头不同的值——系统为它存了独立值，它转为实底「不引用」标签，此后源头再怎么改它都不跟随；想回去跟随，点操作列紫色「恢复引用」图标，删除本行独立值即可。
再讲位置——一行上最多有两个标签，分属两套互不相干的标注：
| 标签出现的位置 | 它说的是什么 |
|---|---|
| CRUD 列（字母格右侧） | 本行的 CRUD 字母是跟随源头（引用）还是独立维护（不引用） |
| 读取来源（R）列（来源路径右侧） | 本行的读取来源（从哪个流程步骤的输出读到这条数据）是跟随源头（引用）还是独立维护（不引用） |
两列的标签样式相同（虚线=引用、实底=不引用），但各管各的：一行完全可能 CRUD 是「引用」、读取来源却是「不引用」，反之亦然。截图中同一行 CRUD 列和读取来源列各有一个「引用」，意思就是：这行的 CRUD 字母和读取来源，分别在跟随各自那套标注的源头。
清空源头的级联后果：清空源头行的标注（CRUD 字母全点灭、或清除读取来源）会连带清空组内所有「引用」行——系统弹出确认框并告知受影响行数，确认后才执行。只想改本行而不影响别人：先把本行编辑成「不引用」，再清空。
（4）维护本行 R 的读取来源：
含 R 的行才有读取来源可维护（读取来源列显示来源路径；未维护时显示"未指定来源"）：

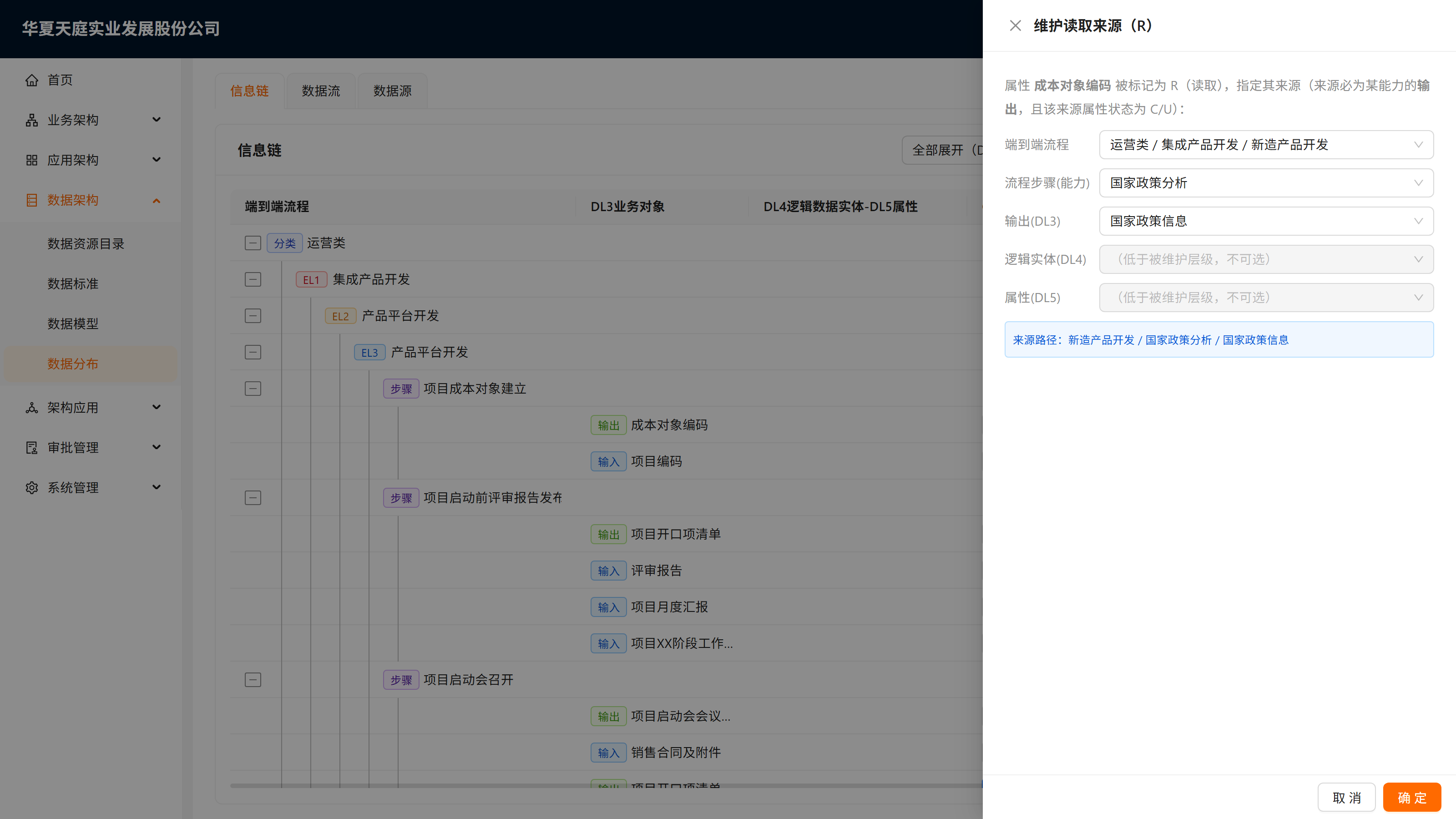

- 点操作列蓝色链条图标「维护本行 R 的读取来源」；
- 抽屉中自上而下逐级选择来源落点： - 端到端流程：树形选择（按分类分组），可逐级展开到任意层级——选上级流程时，候选能力会自动聚合其整棵子树下所有末级流程的步骤； - 流程步骤（能力）：选定流程后列出，单选； - 输出（DL3)：该能力的输出清单，单选； - DL4 / DL5：按需继续细化。注意层级约束：本行是 DL3 行则只能选到输出（DL4/DL5 不可选）；本行是 DL4 行则最多选到 DL4； - 抽屉底部实时预览所选来源的完整路径；
- 校验：所选来源落点的 CRUD 必须含 C 或 U（数据先被创建/更新，才谈得上被读取）。若选了仅 R/D 或未标注的落点，会出现橙色警告且「确定」不可用；
- 点「确定」保存。读取来源列随即显示来源路径（悬停看全路径），并按共享机制带上相应标签：本行是首个设置的成为来源源头；与其他行共享的带虚线「引用」；本行单独维护成不同来源的带实底「不引用」，可用橙色「恢复来源引用」图标回落。
（5）清除本行 R 的读取来源：
点操作列橙色断开图标「清除本行 R 的读取来源」。若本行是来源源头且存在来源「引用」行，弹出"确认清除来源"并提示受影响行数，确认后所有引用行一并失去来源、标签取消；此操作只清来源，不动 CRUD 标注。
-
Tab 2 数据流
表格按"系统 → 模块 → 功能 → 业务对象(DL3) → DL4 → DL5"铺开：应用功能骨架自动列出，数据行需要手工添加。

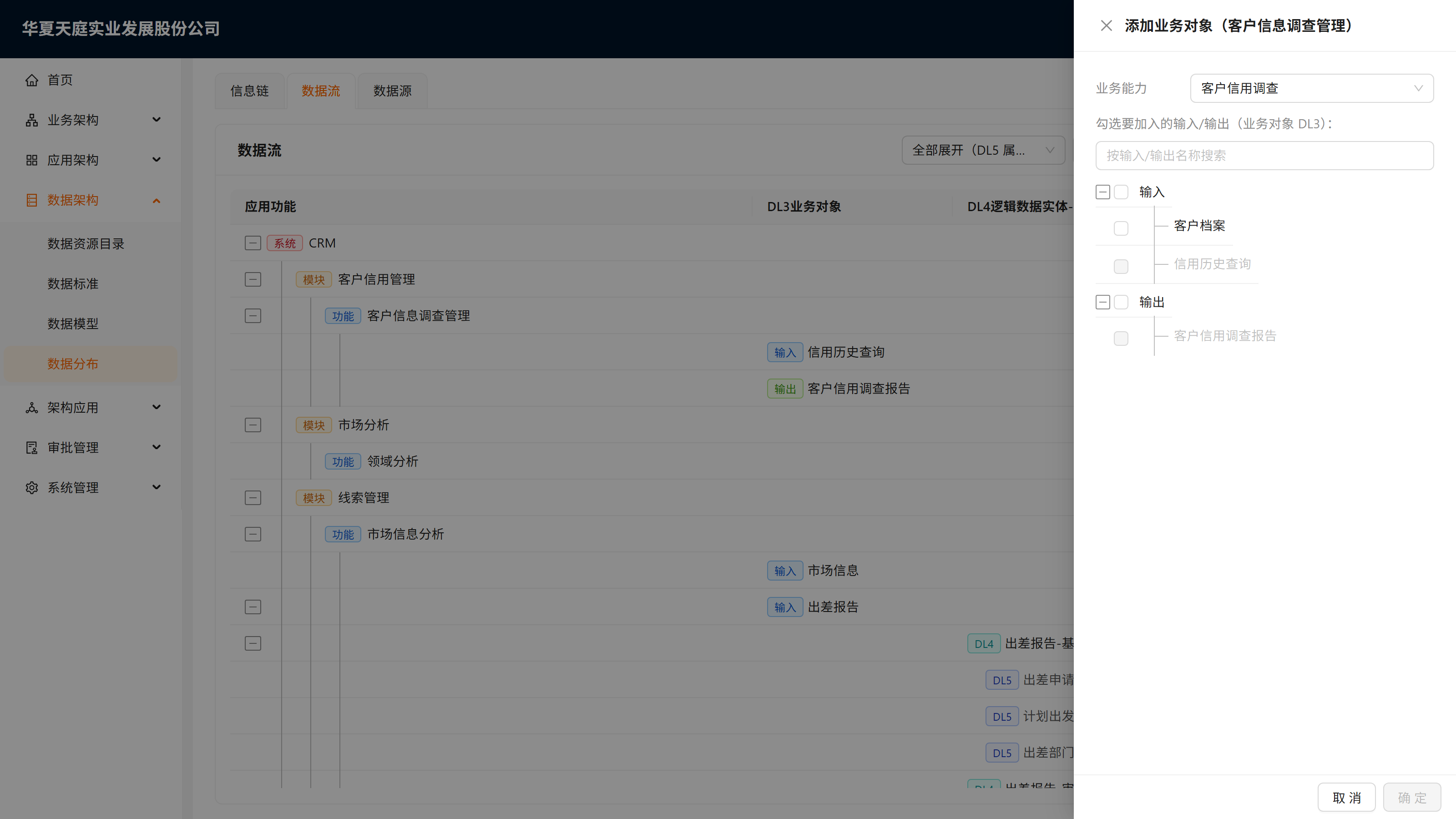

（1）添加业务对象行（DL3）：
- 找到目标功能行，点操作列「添加业务对象」（加号图标）。若提示"该功能未映射业务能力"，请先到「应用架构 → 应用功能架构」的能力映射 Tab 维护映射（第 14 章）——可添加的数据就是功能所映射能力的输入/输出；
- 抽屉中先选择该功能映射的业务能力，下方列出该能力的"输入 / 输出"两组清单，勾选要登记的项（已添加过的自动置灰，防止重复）；
- 确定后，每个勾选项在该功能下生成一行业务对象（DL3）行。

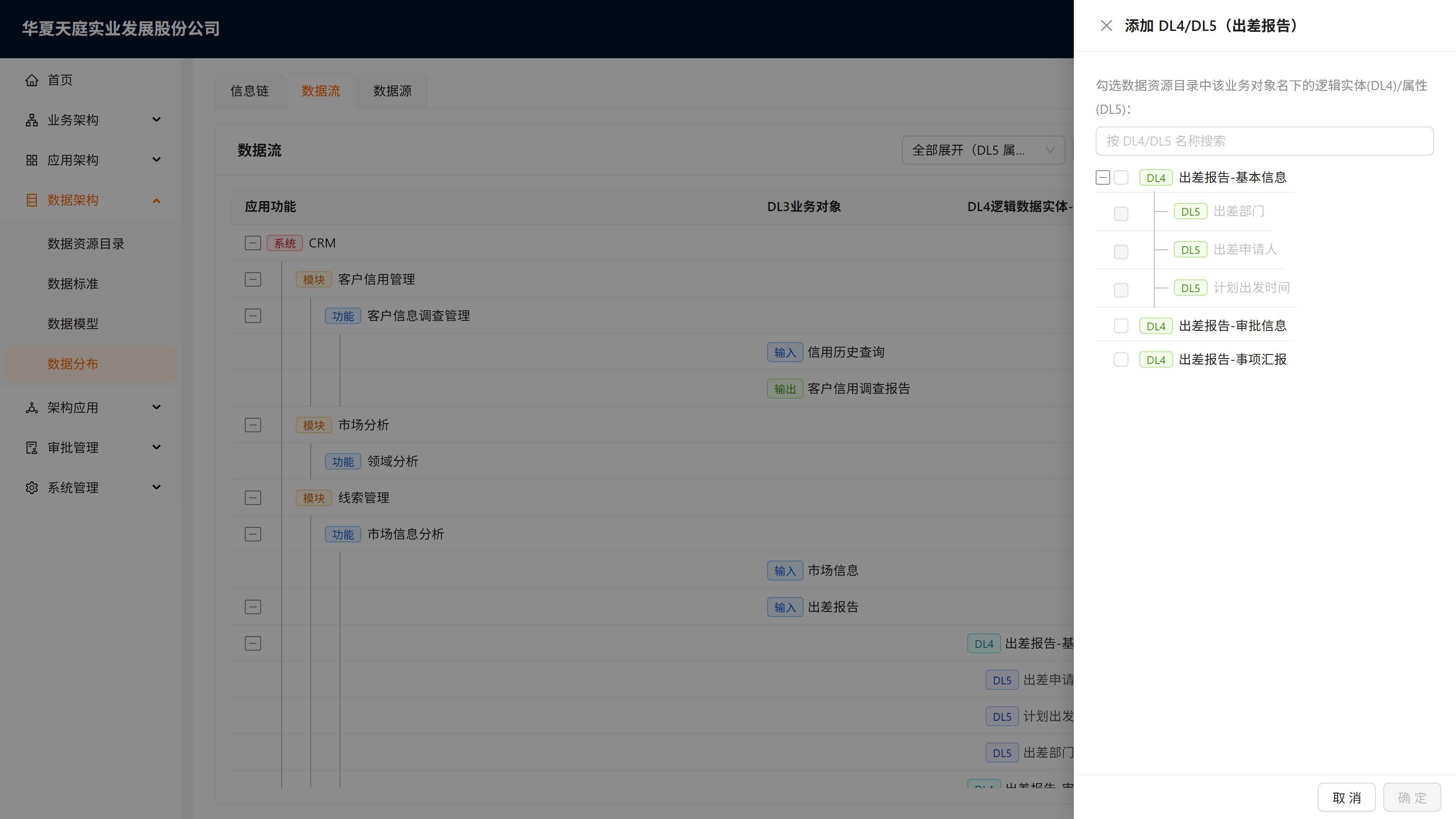

（2）添加 DL4/DL5 行：点某业务对象行的「添加 DL4/DL5」，在抽屉树中勾选该业务对象名下的逻辑实体（DL4）与属性（DL5）——已添加的 DL5 叶子置灰；DL4 节点不置灰，便于补选其下尚未添加的 DL5。
（3）标注 CRUD：与信息链相同的两条路径——操作列「编辑本行 CRUD」抽屉逐行勾选；或点右上角「批量编辑CRUD」进入整页编辑态后直接点字母格，改完点「完成」。注意：只有最深层行可标注——某 DL3 行下加了 DL4/DL5 子行后，它自己的 CRUD 就隐藏了，要到 DL4/DL5 行上标。
（4）移除数据行：点操作列「移除」（垃圾桶图标），气泡确认"仅删除本行记录，不影响数据资源目录"后移除。
工具条其余用法与信息链一致：展开档位（收起仅系统 / 模块 / 功能 / DL3业务对象 / DL4逻辑实体 / 全部展开）、搜索框（搜应用功能/业务对象/DL4/DL5）。
-
Tab 3 数据源
表格按"业务能力（一级/二级/末级）→ DL3 → DL4 → DL5"铺开，每一行数据资源独立指定一个源头系统；数据源列显示"系统 / 模块 / 功能"路径，未指定的显示灰色"未指定"。
指定数据源：
- 点目标行操作列的铅笔图标（提示"选择产生该数据的系统-模块-功能"），打开选择抽屉；

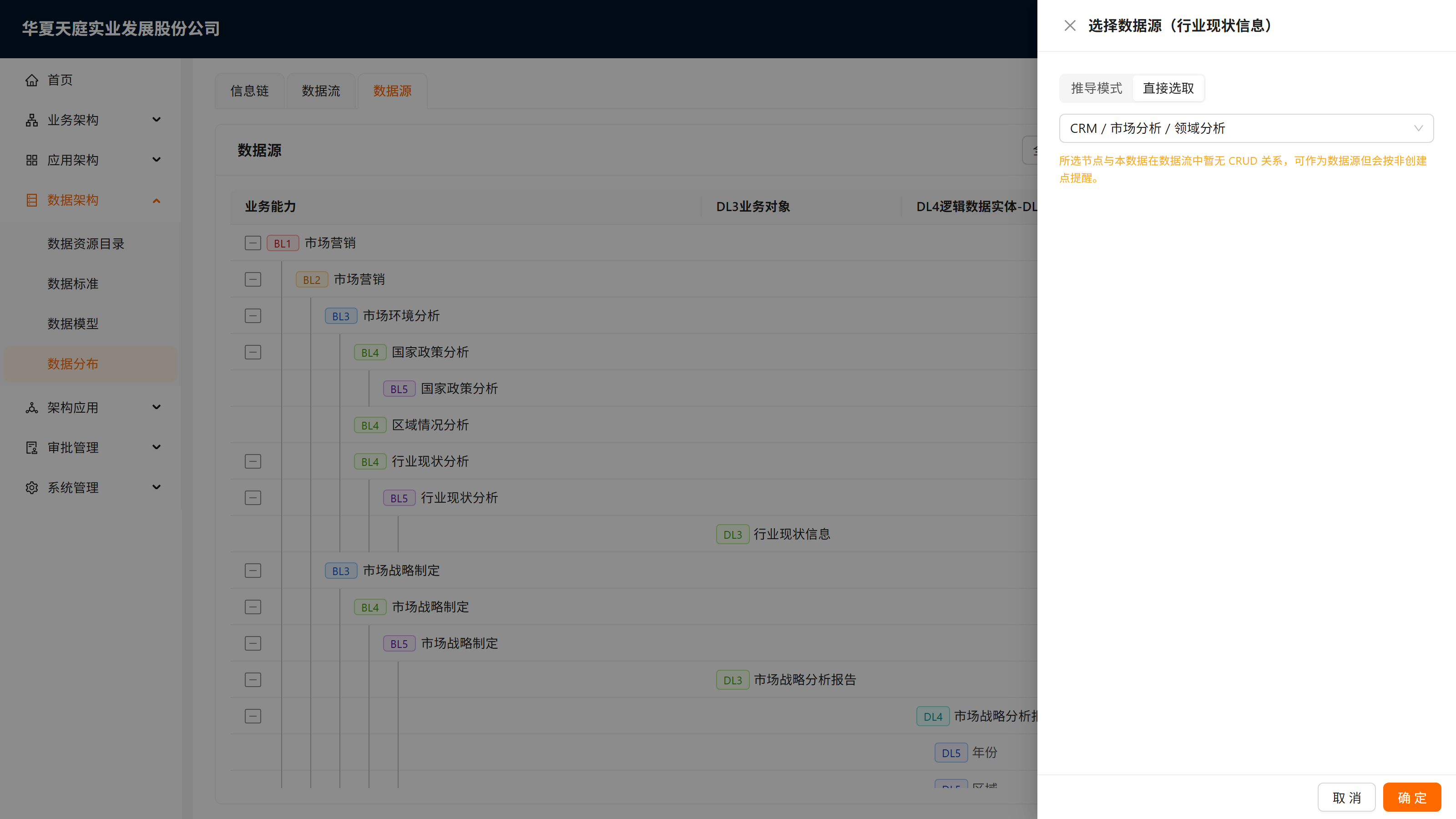

- 抽屉顶部在两种模式间切换： - 推导模式（默认）：列出数据流中与本数据有 CRUD 关系的全部功能点，逐条单选。每条显示：系统/模块/功能路径 + 所属能力标签 + CRUD 标签——绿色（含 C/U）= 数据创建点，推荐选它；橙色（仅 R/D）= 非创建点，旁有黄色警告图标（悬停提示"该功能点仅读取/删除此数据，非数据创建点"）。候选为空时显示"暂无候选"，说明数据流还没维护到这条数据； - 直接选取：候选清单里没有想要的功能时使用（例如源头系统尚未建模数据流、或 MDM 这类只到系统级的主数据源）。从"系统 / 模块 / 功能"下拉树中直接选——只有叶子节点可选（没有下级的系统/模块本身也算叶子，可选）；选定后立即提示该功能与本数据的 CRUD 关系（绿色=创建点 / 橙色=非创建点 / 灰色=数据流中暂无关系，仍可保存但按非创建点提醒）；
- 点「确定」保存，数据源列显示所选路径。
清除数据源：点操作列红色断开图标「清除本行数据源指定」，确认后该行回到"未指定"。（推导模式下不选任何候选直接确定，效果等同清除。）
工具条：展开档位（收起仅一级能力 / 二级能力 / 末级能力 / DL3业务对象 / DL4逻辑实体 / 全部展开）与搜索框（搜业务能力/输出/DL4/DL5），用法同前。
-
20.5 常见问题
三个 Tab 先建哪个？
建议顺序：数据流（先登记各系统功能对数据的 CRUD 关系）→ 数据源（推导候选来自数据流，有了数据流才选得出）→ 信息链（流程视角串联成链、回看全局）。信息链内部则先标 CRUD、再维护读取来源——来源落点必须含 C/U，CRUD 没标好来源就选不动。
为什么有的行带"引用"标签？我改它会发生什么？
「引用」表示本行跟随同一能力同一输入输出的共享标注（源头在别处）。你一旦编辑它，它就脱离共享、转为「不引用」，此后源头再变它也不跟随了。想回去跟随，点「恢复引用」。要改全企业统一口径，请改没有标签的源头行。
清空/清除时弹出的"级联确认"是什么意思？
你正在操作的是一条共享标注的源头：清空它的 CRUD（或清除它的读取来源）会连带清空所有跟随它的「引用」行。确认框里的数字就是受影响的引用行数。只想动本行的话，先把本行改成「不引用」再操作。
推导模式里没有我要的源头系统？
说明数据流中没有登记过任何功能对这条数据的 CRUD。两条路：① 回数据流 Tab 补登记（推荐，保证全局一致）；② 切「直接选取」模式手工指定——适用于源头系统本就不在数据流建模范围内的情况（如外部主数据平台）。
信息链和数据流都标了 CRUD，以哪个为准？
两套标注各自独立、互不覆盖：信息链回答"流程视角下这条数据在哪些环节产生/使用"（共享标注，一处维护处处跟随）；数据流回答"系统视角下哪个功能对这条数据做了什么操作"（逐行写实）。级联查询与分析时各取所需。
本章结束。第四篇「数据架构建模」至此完成。下一篇：协作与应用（第 21 章 级联查询）。 星顺科技 EAMS 产品使用手册 · © 星顺科技 · https://www.thinksum.cn
